介绍¶

OrbbecViewer是基于Orbbec SDK开发的示例工具，帮助开发者快速使用Orbbec的3D传感器产品。实现了 Orbbec 3D传感器产品的特性功能，包括读取序列号、获取设备类型、相机参数、控制等功能。

本文档对这些功能进行了描述并演示了基本使用的过程。

OrbbecViewer工具概述¶

目标用户¶

OrbbecViewer工具专为最终用户/开发人员设计，用于使用Orbbec SDK 3D相机。

支持设备及平台¶

SDK版本	产品列表	固件版本
v1.0.2	Astra+	1.0.19
v1.1.6	Astra+	1.0.19/1.0.20
	Femto	1.5.1
v1.2.8	Astra+	1.0.20
	Femto	1.6.7

操作系统	要求	描述
Windows	Windows 10 的 2018 年 4 月（版本 1803，操作系统内部版本 17134）发行版 (x64) 或更高版本- 4 GB 内存- USB2.0 及以上端口	vs的工程的生成依赖安装vs版本和cmake版本，支持vs2015/vs2017/vs2019
Android	Android 6/7/8/9/10
Linux	Linux Ubuntu 16.04/18.04/20.04 (x64)- 4 GB 内存- USB2.0 及以上端口	支持GCC 7.5

操作系统

要求

描述

Windows

Windows 10 的 2018 年

4 月（版本 1803，操作系统内部版本 17134）发行版 (x64) 或更高版本- 4 GB 内存- USB2.0 及以上端口

vs的工程的生成依赖安装vs版本和cmake版本，支持vs2015/vs2017/vs2019

Android

Android 6/7/8/9/10

Linux

Linux Ubuntu

16.04/18.04/20.04 (x64)- 4 GB 内存- USB2.0 及以上端口

支持GCC 7.5

OrbbecViewer工具的使用¶

3.1 软件主界面¶

如图所示，主界面用红框分隔标注了3个区域，作用分别是：

区域	名称	功能
区域一	设备管理区	传感器列表、设备固件更新
区域二	控制面板区	数据流开关及参数配置、图像采集功能控制、D2C功能控制
区域三	图像预览区	传感器图像预览，帧率、时间戳等信息查看

其中，控制面板区左侧有六个按钮，最下方按钮用于切换中英文；用于打开软件详情页面。用于查看设备信息和固件升级；剩下两个按钮用于切换不同功能的控制面板TAB页，从上往下一次为“单相机模式”、“高级模式”。点击区域三下方Log信息处，会展示具体的日志信息。

3.2 数据流¶

OrbbecViewer 允许用户选择和配置深度、红外和彩色数据流。本节概述了用户可在工具中自定义的参数。用户完成配置后，必须单击顶部按钮开始数据流传输（Astra+无惯性测试单元)。

OrbbecViewer工具允许用户选择深度、红外和彩色数据流组合。用户可以通过从可用流列表中选中/取消选中以启用/禁用该流。查看器支持 USB2.0 和 USB3.0，因此可用的配置参数会因 USB2.0/USB3.0 功能而异。

分辨率与帧率¶

摄像机为用户提供了多种分辨率可供选择，以满足他们的解决方案需求。各路数据流都提供了多种可选的帧格式，已供用户自由选择合适的图像尺寸、图像格式和帧率组合。

例如，深度流可以支持320x240和640x480两种分辨率，FPS帧率的区间范围为5到30。

彩色流可以支持640x480~1920x1080多种分辨率，FPS帧率的区间范围5到30不等，支持MJPG、RGB、I420、H265。对于彩色流的预览，MJPG、H264、H265是编码格式，需要先进行解码，解码通常耗时会比较大，会导致掉帧或渲染出“花屏”画面。在某些型号PC上，可通过硬件加速解码。

红外流可以支持320x240和640x480两种分辨率，FPS帧率5到30不等。

用户可根据实际情况选择最适合使用的分辨率。请注意，分辨率越高，精确度越高，但会增加计算强度。

3.3 设备信息¶

点击按钮“”查看设备信息OrbbecViewer工具包含简单的设备信息，如固件版本、产品识别码、相机参数、温度等。

3.4 图像预览区¶

开流会默认显示平均帧率、时间搓、图像帧号等信息，点击右上角来切换信息显示关闭。点击可以关闭流，但不从预览区中移除。点击可以重新打开已经暂停且未从预览区移除的流。数据流关闭后，图像预览窗并不会随之关闭，需要用户点击图像预览窗右上角。

3.5 控制面板区¶

3.5.1 传感器和数据流¶

获取相机名称、序列号及USB协议¶

设备上电并将USB与PC主机连接后，打开OrbbecViewer工具软件，软件会自动连接设备。某些设备可能初始化较长时间，请耐心等待设备连接成功。

各流的参数配置项默认隐藏，可点击设备管理区四个按钮展开查看和设置具体配置项。

连接成功后，控制面板区自动显示设备具体信息。

深度流模块¶

包括：镜像、软件滤波（范围模式：关闭、中等、长距离）、深度有效范围获取（MinDepthValue/MaxDepthValue）、曝光等功能。

彩色流模块¶

包括：镜像、翻转、对齐、曝光、白平衡、增益、亮度、锐度、饱和度、对比度、色调等功能。

红外流板块¶

包括镜像、曝光功能。

设备数据管理¶

用户可选择对应图像和捕获帧来进行录制，采集的帧默认保存在“OrbbecViewer/output”目录中。

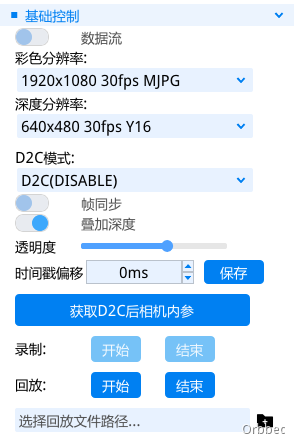

3.6 D2C功能（支持硬件D2C和软件D2C）¶

在高级模式下的“D2C”功能，可控制实现深度流和彩色流同步功能：

1.点击按钮即可默认同步打开深度流和彩色流；

2.可通过切换按钮实现打开或关闭帧同步功能；

3.点击按钮可预览深度叠加到彩色的渲染显示效果；

4.点击按钮可打开或关闭深度和彩色帧同步采集（Femto特有）；

5.录制的图片默认保存在“OrbbecViewer/output/RecordFile”目录中。

3.7 点云¶

点击即可开启点云。

可通过鼠标的滑轮控制点云的缩放，鼠标的移动来控制点云的移动。

可选择导出深度点云（xyz）或RGBD点云（xyzrgb）并保存成ply格式文件，默认保存在“OrbbecViewer/output/PointCloud”目录中。

3.8 固件更新¶

在设备已连接状态，点击可进入固件更新页面。

Femto设备固件包含系统固件和板载MCU固件，可在“类型”下拉框选择升级固件类型。
选择好固件类型后，在“固件”输入框输入现有更新的固件镜像文件（“.img”后缀），点击“升级”按钮开始更新。
设备固件更新采用A/B双分区方案，如更新意外失败，不会影响原固件运行，重新连接设备进行更新即可。设备更新时间比较长，且设备会自动重启一次，请留意提示信息并耐心等待。

Astra+界面：

Femto界面：

3.9 日志信息¶

默认情况下，日志信息区是折叠单条显示状态，可通过点击最右边按钮展开查看完整log信息。展开后可通过点击按钮清空log，通过点击按钮恢复折叠单条显示状态。

功能介绍¶

演示了主要API的使用。

4.1 获取序列号¶

C++代码¶

DeviceInfo deviceInfo = device->getDeviceInfo();
std::string serialNumber = deviceInfo.serialNumber();

Android代码¶

DeviceInfo deviceInfo = device.getInfo();
String serialNumber = deviceInfo.getSerialNumber();

4.2 获取设备名称¶

C++代码¶

std::shared_ptr< DeviceInfo > deviceInfo = device->getDeviceInfo();
std::string deviceName = deviceInfo->name();

Android代码¶

DeviceInfo deviceInfo = device.getInfo();
String name = deviceInfo.getName();

4.3 获取相机参数¶

C++代码¶

//获取深度相机内参
OBCameraIntrinsic colorCameraIntrinsic = device->getCameraIntrinsic(OB_SENSOR_DEPTH);
//获取彩色相机内参
OBCameraIntrinsic depthCameraIntrinsic = device->getCameraIntrinsic(OB_SENSOR_COLOR);
//获取深度相机畸变参数
OBCameraDistortion depthCameraDistortion = device->getCameraDistortion(OB_SENSOR_DEPTH);
//获取彩色相机畸变参数
OBCameraDistortion colorCameraDistortion = device->getCameraDistortion(OB_SENSOR_color);
//获取旋转矩阵
OBD2CTransform d2cTransform = device->getD2CTransform();

Android代码¶

CameraParams object = new CameraParams();
boolean isSupport = device.isPropertySupported(DeviceProperty.CAMERA_PARA);
if (!isSupport) {
    return;
}
device.getPropertyValueDataType(DeviceProperty.CAMERA_PARA, object);
//获取深度相机内参
float[] depthParams = object.getDepthInternalParams();
//获取彩色相机内参
float[] colorParams = object.getColorInternalParams();
//获取深度相机畸变参数
float[] depthCoeffs = object.getDepthCoeffs();
//获取彩色相机畸变参数
float[] colorCoeffs = object.getColorCoeffs();

4.4 获取和设置红外相机曝光值¶

C++代码¶

std::shared_ptr<ob::Sensor> irSensor = device->getSensorList()->getSensor(OB_SENSOR_IR);
if(!irSensor->isPropertySupported(OB_SENSOR_PROPERTY_EXPOSURE_INT))
    return;
//获取红外相机曝光值
int32_t exposure = irSensor->getIntProperty(OB_SENSOR_PROPERTY_EXPOSURE_INT);
//设置红外相机曝光值
irSensor->setIntProperty(OB_SENSOR_PROPERTY_EXPOSURE_INT, exposure / 2);

Android代码¶

Sensor irSensor = device.getSensor(SensorType.IR);
boolean isSupport = irSensor.isPropertySupported(SensorProperty.EXPOSURE_INT);
if (!isSupport) {
    return;
}
//获取红外相机曝光值
int exposure = irSensor.getPropertyValueI(SensorProperty.EXPOSURE_INT);
//设置红外相机曝光值
irSensor.setPropertyValueI(SensorProperty.EXPOSURE_INT, exposure / 2);

4.5 彩色相机自动曝光¶

C++代码¶

bool isOpen;
std::shared_ptr<ob::Sensor> colorSensor = device->getSensorList()->getSensor(OB_SENSOR_COLOR);
if(!colorSensor->isPropertySupported(OB_SENSOR_PROPERTY_ENABLE_AUTO_EXPOSURE_BOOL))
    return;

colorSensor->setBoolProperty(OB_SENSOR_PROPERTY_ENABLE_AUTO_EXPOSURE_BOOL, isOpen);

Android代码¶

boolean isOpen;
Sensor colorSensor = device.getSensor(SensorType.COLOR);
boolean isSupport = colorSensor.isPropertySupported(SensorProperty.ENABLE_AUTO_EXPOSURE_BOOL);
if (!isSupport) {
    return;
}
colorSensor.setPropertyValueB(SensorProperty.ENABLE_AUTO_EXPOSURE_BOOL, isOpen);

4.6 获取和设置彩色相机曝光值¶

C++代码¶

std::shared_ptr<ob::Sensor> colorSensor = device->getSensorList()->getSensor(OB_SENSOR_COLOR);
if(!colorSensor->isPropertySupported(OB_SENSOR_PROPERTY_EXPOSURE_INT))
    return;
//获取彩色相机曝光值
int32_t exposure = colorSensor->getIntProperty(OB_SENSOR_PROPERTY_EXPOSURE_INT);
//设置彩色相机曝光值
colorSensor->setIntProperty(OB_SENSOR_PROPERTY_EXPOSURE_INT, exposure / 2);

Android代码¶

Sensor colorSensor = device.getSensor(SensorType.COLOR);
boolean isSupport = colorSensor.isPropertySupported(SensorProperty.EXPOSURE_INT);
if (!isSupport) {
    return;
}
//获取彩色相机曝光值
int exposure = colorSensor.getPropertyValueI(SensorProperty.EXPOSURE_INT);
//设置彩色相机曝光值
colorSensor.setPropertyValueI(SensorProperty.EXPOSURE_INT, exposure / 2);

4.7 彩色相机自动白平衡¶

C++代码¶

bool isOpen;
std::shared_ptr<ob::Sensor> colorSensor = device->getSensorList()->getSensor(OB_SENSOR_COLOR);
if(!colorSensor->isPropertySupported(OB_SENSOR_PROPERTY_ENABLE_AUTO_WHITE_BALANCE_BOOL))
    return;

colorSensor->setBoolProperty(OB_SENSOR_PROPERTY_ENABLE_AUTO_WHITE_BALANCE_BOOL, isOpen);

Android代码¶

boolean isOpen;
Sensor colorSensor = device.getSensor(SensorType.COLOR);
boolean isSupport = colorSensor.isPropertySupported(SensorProperty.ENABLE_AUTO_WHITE_BALANCE_BOOL);
if (!isSupport) {
    return;
}
colorSensor.setPropertyValueB(SensorProperty.ENABLE_AUTO_WHITE_BALANCE_BOOL, isOpen);

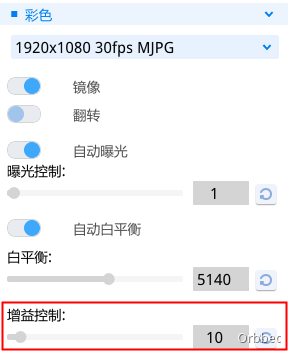

4.8 获取和设置彩色相机增益¶

C++代码¶

std::shared_ptr<ob::Sensor> colorSensor = device->getSensorList()->getSensor(OB_SENSOR_COLOR);
if(!colorSensor->isPropertySupported(OB_SENSOR_PROPERTY_GAIN_INT))
    return;
//获取彩色相机增益值
int32_t gain = colorSensor->getIntProperty(OB_SENSOR_PROPERTY_GAIN_INT);
//设置彩色相机增益值
colorSensor->setIntProperty(OB_SENSOR_PROPERTY_GAIN_INT, gain / 2);

Android代码¶

boolean isExposure;
Sensor colorSensor = device.getSensor(SensorType.COLOR);
boolean isSupport = colorSensor.isPropertySupported(SensorProperty.GAIN_INT);
if (!isSupport) {
    return;
}
//获取彩色相机增益
int gain = colorSensor.getPropertyValueI(SensorProperty.GAIN_INT);
//设置彩色相机增益
colorSensor.setPropertyValueI(SensorProperty.GAIN_INT, gain / 2);

4.9 彩色相机数据流镜像¶

C++代码¶

std::shared_ptr<ob::Sensor> colorSensor = device->getSensorList()->getSensor(OB_SENSOR_COLOR);
if(!colorSensor->isPropertySupported(OB_SENSOR_PROPERTY_ROLL_INT))
    return;
//1 - 设置镜像； 0 - 不设置镜像
colorSensor->setBoolProperty(OB_SENSOR_PROPERTY_ROLL_INT, 1);

Android代码¶

Sensor colorSensor = device.getSensor(SensorType.COLOR);
boolean isSupport = colorSensor.isPropertySupported(SensorProperty.ROLL_INT);
if (!isSupport) {
    return;
}
//1 - 设置镜像； 0 - 不设置镜像
colorSensor.setPropertyValueI(SensorProperty.ROLL_INT, 1);

4.10 深度相机数据流镜像¶

C++代码¶

bool isMirror;
std::shared_ptr<ob::Sensor> depthSensor = device->getSensorList()->getSensor(OB_SENSOR_COLOR);
if(!depthSensor->isPropertySupported(OB_DEVICE_PROPERTY_DEPTH_MIRROR_BOOL))
    return;

depthSensor->setBoolProperty(OB_DEVICE_PROPERTY_DEPTH_MIRROR_BOOL, isMirror);

Android代码¶

boolean isMirror;
boolean isSupport = device.isPropertySupported(DeviceProperty.DEPTH_MIRROR_BOOL);
if (!isSupport) {
    return;
}
device.setPropertyValueB(DeviceProperty.DEPTH_MIRROR_BOOL, isMirror);

4.11 红外相机数据流镜像¶

C++代码¶

bool isMirror;
std::shared_ptr<ob::Sensor> irSensor = device->getSensorList()->getSensor(OB_SENSOR_IR);
if(!irSensor->isPropertySupported(OB_SDK_PROPERTY_IR_MIRROR_BOOL))
    return;

irSensor->setBoolProperty(OB_SDK_PROPERTY_IR_MIRROR_BOOL, isMirror);

Android代码¶

boolean isMirror;
boolean isSupport = device.isPropertySupported(DeviceProperty.IR_MIRROR_BOOL);
if (!isSupport) {
    return;
}
device.setPropertyValueB(DeviceProperty.IR_MIRROR_BOOL, isMirror);
